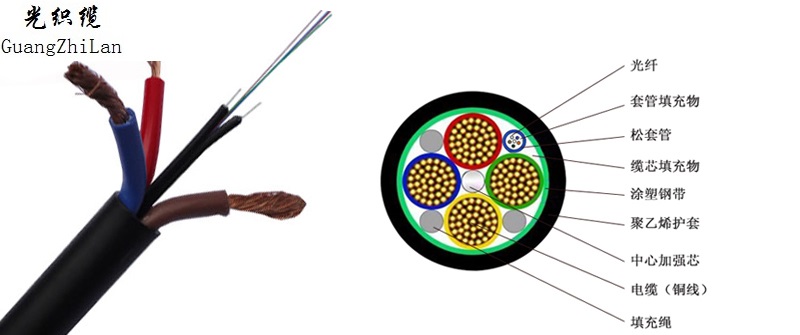

光電混合光纜的結構是將 250μm 光纖套入高模量材料製成的松套管中，松套管內填充防水化合物。纜芯中心為FRP或金屬加強件(有些結構需在加強件加一層PE墊層)。電線與松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。雙面涂塑鋼帶（PSP）縱包后擠制聚乙烯或低煙無鹵（LSZH）護套成纜。
·產品特點
· 具有很好的柔韌性和機械性能
· 光電一體，充分節約管道資源
· 電纜部分與光纜部分保持相對獨立的結構，便于安裝時的引入、引出和連接
· 將電源線、電話線、電視線、網線、監控線、資料線等多網合一，節約了成本
· 較大的工作溫度范圍
· 較大的施工溫度範圍
· 光纜直徑和彎曲半徑小，在狹小空間也能自由安裝同事相容光信號傳輸和電能傳輸
·技術優勢
· 優化輸電線路設計，節約電能效果顯著。
· 光電合一，在傳輸電能同時傳達資訊，并能檢測線路工作狀態。
· 光纖複合在電線內，杜絕地線上落雷引發的光纖斷股、斷纖事故。
· 不會因場強的作用而導致光纜遭遇電腐蝕或引發的毀纜、斷纖事故。
· 沒有給原有路線附加額外線路負荷帶來的隱患。
·使用領域
· 電信網建設
· 鄉村，城鎮偏遠地區通信基站建設
· 城市住宅社區及樓宇的光纖入戶
· 安防監控項目
· 其他需要資訊與電力同時用到的場合
·產品標準
光電纜的拉伸，壓扁，衝擊，反復彎曲，扭轉，捲繞，磨損等符合YD/T 901-2001要求。
·光學特性
G.652
50/125
62.5/125
最大衰減
@850nm
3.5dB/km
@1300nm
1.5dB/km
@1310nm
0.45dB/km
@1550nm
0.30dB/km
典型衰減
3.0dB/km
1.0dB/km
0.40dB/km
0.25dB/km
最小寬頻
400MHz·km
160MHz·km
800MHz·km
500MHz·km
·結構參數
項目
技術要求
備注
允許彎曲半徑
動態
30D
靜態
20D
允許拉力(N)
短期
3000
長期
1500
允許壓扁力 (N/100mm2)
長期Long Term
1000
工作溫度范圍
電線
-15℃～+70℃
Comply with GB5023-1997
除電線以外的其他材料
-40℃～+70℃
阻水/防水性能
長期浸泡在水中不滲水
電線內導體除外
不產生漏電
施工溫度范圍
-20℃～+60℃
除電線外
0℃～+60℃
重量
347kg/km （RV-2*2.5mm） 382kg/km （RV-4*2.5mm） 502kg/km （RV-6*2.5mm） 628kg/km （RV-8*2.5mm）
機械性能
光纜的拉伸，壓扁，衝擊，反復彎曲，扭轉，捲繞，磨損等符合YD/T901-2001試驗要求
適用的敷設方式
適合管道，槽道，電纜溝，架空，直埋等敷設方式
儲存，使用溫度: -20℃ 至 + 60℃
